Вариаторы цепные 11Р160-360

Вариатор цепной модели 11Р160-360 – устройство для изменения крутящего момента и частоты вращения вала, использующееся в качестве комплектующих в приводах машин, оборудования и механизмов. Вариаторы эксплуатируются в условиях климата умеренного ( 1- 45°С) или тропического при температурном режиме от 1 до 55°С. Кроме подтвержденных на практике эффективных эксплуатационных качеств, цепные вариаторы отличаются компактностью, что позволяет внедрять оборудование в любой производственный процесс максимально оперативно и с минимальными затратами времени и сил.

Цена: от 16 100 руб.

Условия применения вариаторов:

• нагрузка постоянная и переменная, одного направления и реверсивная;
• осевые усилия недопустимы;
• работа с периодическими остановками и длительная до 24 часов в сутки;
• вращение валов в любую сторону;
• атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• нижний предел эксплуатации при -25°С.

Общее описание

РИС 1.

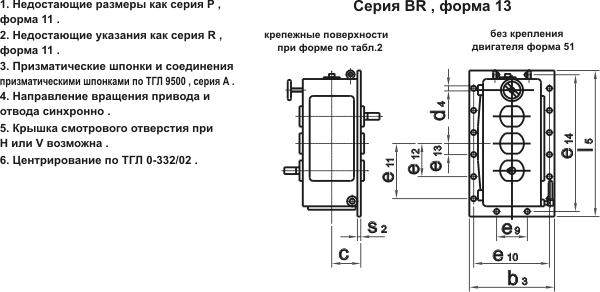

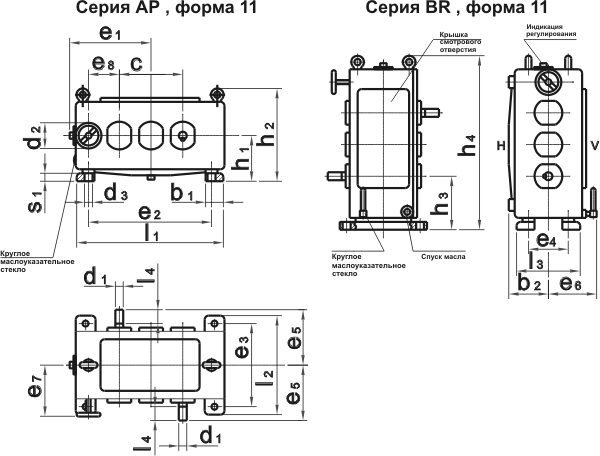

Габаритные и присоединительные размеры

ТАБЛ 1, 2 Габаритные и присоединительные размеры вариаторов

ТАБЛ. 3 Технические характеристики КПД всех цепных передач 0,85..0,90
( * - цилиндрическая пара лишь в сериях АР и BR;
** - крутящий момент и мощность зависят нелинейно;
*** - приводное число оборотов свыше 1800 об/мин только для кратковременных включений.)

РИС 2.

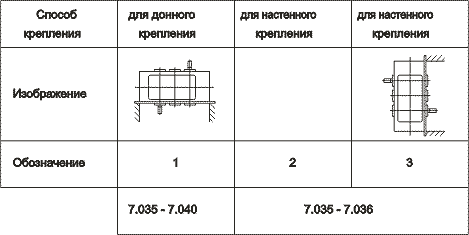

Расположение крепёжных поверхностей

РИС 3.

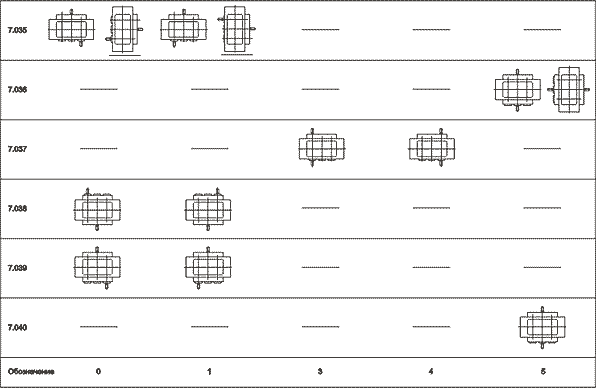

Расположение концов вала

Пример условного обозначения при заказе

Вариатор 11R01-248-3V ТГЛ 12933, что означает:

• 11 - форма вариатора;
• R - серия;
• 0 - расположение концов вала;

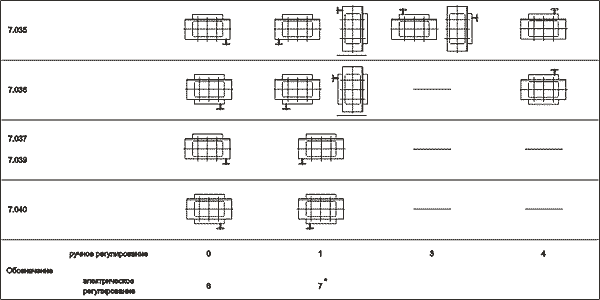

• 1 - винтовое регулирование;
• 248 - типоразмер;
• 3 - диапазон регулирования;
• V - расположение крышки смотрового отверстия.
